Точные линии, верные слова: как подготовить чертежи для производства в Китае

Отправить чертеж в китайскую компанию кажется простым шагом, но на практике это сочетание инженеринга, лингвистики и тщательной подготовки данных. Ошибка в обозначении, неверный символ или непонятная примечание могут стоить времени и денег. Здесь я собрал структурированные рекомендации и рабочие практики, которые помогают сделать перевод чертежей устойчивым и надёжным для производства в Китае.

Почему важен технический перевод чертежей для Китая

Чертёж — это не только картинка, это набор правил и требований для изготовителя. Когда документ попадает в другую страну с иными стандартами и практиками, любая неточность может привести к неисправимому браку или необходимости переделки. Поэтому перевод и локализация инженерных документов требуют не только знания языка, но и понимания технологических норм.

Китайские подрядчики часто ориентируются на национальные стандарты, маркировки и обозначения, которые отличаются от европейских или американских. Переводчик, не знакомый с этими особенностями, рискует передать информацию буквально, но неправильно. Чтобы избежать ошибок, перевод должен сочетать в себе корректную терминологию и инженерную верификацию.

Стандарты и условные обозначения: что нужно учесть

При подготовке чертежа важно понимать, по каким стандартам будет работать изготовитель. В Китае действуют свои национальные стандарты GB, но многие предприятия также ориентируются на ISO и ASME. Переводчик должен знать, какие обозначения соответствуют локальным нормам и как правильно интерпретировать международные обозначения.

Особое внимание требуется к условным обозначениям: сварка, финишная обработка, указание швов, допуски формы и расположения. Иногда проще указать ссылку на международный стандарт с переводом ключевых пунктов, чем пытаться адаптировать каждую заметку вручную.

Единицы измерения и масштабы

Разночтения в единицах — частая причина проблем. Китайские заводы работают и в метрической системе, и с дюймами в экспортных проектах, поэтому важно однозначно указать используемые единицы на каждом чертеже. Перевод должен сохранять или явно преобразовывать размеры, сопровождая изменения комментарием.

При смене единиц проверьте округления и допуски. Пересчёт размеров без анализа совместимости допусков может привести к тому, что с деталями будут проблемы при сборке. Лучше оставить исходные размеры и добавить преобразованные в примечаниях, чем менять числовые значения непосредственно в линиях размера.

Материалы и обозначения сплавов

Название материала на чертеже — не просто слово. Для металлов, пластмасс и покрытий существуют коды и стандартизированные обозначения, которые различаются в Китае. Переводчик должен использовать локальные аналоги или указывать международные стандарты рядом с локальными обозначениями.

Если чертёж содержит ссылку на спецификацию материала по номеру заказа, добавьте пояснение: где искать перекодировку и возможные замены. Это ускорит коммуникацию с поставщиком и снизит риск использования неподходящего сплава.

Форматы файлов и совместимость CAD

Качество передачи чертежа зависит от формата файла. Нативные файлы CAD позволяют сохранить слои, отметки и привязки, но не всегда совместимы между программами. Универсальные форматы вроде STEP и IGES лучше подходят для 3D-моделей, а DWG или PDF удобны для 2D-чертежей.

При пересылке всегда уточняйте, какое ПО используется у китайской стороны. Иногда проще подготовить несколько версий: нативную, нейтральную и печатный PDF с набором всех примечаний. Это минимизирует риск потери данных при открытии файла.

Шаги процесса перевода чертежей

Рабочий процесс лучше формализовать, чтобы исключить человеческий фактор. Ниже приведён пошаговый алгоритм, который я рекомендую применять в производственных проектах с Китаем. Он минимизирует повторные обращения и ускоряет запуск производства.

1. Приём и анализ исходных файлов, проверка версий CAD и читаемости слоёв.
2. Составление библиотеки терминов и глоссария для проекта.
3. Перевод текстовых блоков и примечаний с инженерной проверкой.
4. Адаптация обозначений и ссылок на стандарты.
5. Сверка перевода с инженером и подготовка ревизии.
6. Отправка на утверждение заказчику и изготовителю.
7. Финальная проверка совместимости файлов и контрольный печатный экземпляр.

Каждый этап требует подтверждения от ответственных лиц. Я стараюсь внедрять электронную подпись или простую маркировку «подтверждено», чтобы было ясно, кто несёт ответственность за изменения.

Инструменты и технологии, которые действительно помогают

Для работы с чертежами нужны разные инструменты: CAD-программы для чтения и правки, графические редакторы для PDF, а также специализированные плагины для извлечения текста из DWG и PDF. Не стоит полагаться на машинный перевод для текстов с технической терминологией без проверки инженером.

Системы управления переводами и терминологией полезны для крупнейших проектов, где множество повторяющихся примечаний. В таких случаях глоссарий и память переводов экономят время и поддерживают согласованность терминов. При этом важно, чтобы к этим системам имели доступ и инженеры, и переводчики.

Кто должен быть в команде проекта

Оптимальная команда для перевода чертежей включает переводчика с опытом технической документации, инженера, знакомого с технологией производства, оператора CAD и менеджера проекта. Каждый выполняет свою роль и проверяет работу предыдущего этапа.

Иногда роль переводчика и инженера совмещают — это удобно при ограниченных ресурсах, но риск ошибок выше. Я предпочитаю схему с независимой проверкой: переводчик делает текст, инженер проверяет техническую корректность, CAD-оператор вносит изменения в файл и выполняет контроль слоёв и размеров.

Типичные ошибки и способы их предотвращения

Часто встречаются следующие ошибки: неверные единицы, потеря примечаний при конвертации в PDF, непереведённые условные обозначения, искажение геометрии при сохранении в плохом формате. Предотвращать это проще системно, чем исправлять потом на производстве.

• Всегда сохраняйте исходные файлы и версионность.
• Проверяйте файлы в ПО, которым пользуется получатель.
• Используйте контрольные печатные экземпляры и согласования.

Я советую проводить тестовую сборку на уровне чертежа: попросите производителя сделать одну пробную деталь или 3D-распечатку важных узлов перед массовым производством. Это экономит большие суммы при обнаружении несоответствий.

Проверка размеров, допусков и посадок

Особое внимание уделяйте допускам и посадкам. Китайские производства часто интерпретируют допуски с учётом собственного парка инструментов, поэтому полезно указывать предельные значения и рекомендации по обработке. Я рекомендую прикладывать таблицу критических размеров с приоритетом контроля.

Если критические размеры определяют работу механизма, укажите метод контроля: CMM, калибр или визуальный осмотр. Часто сокращение времени на проверку в проекте приводит к проблемам в эксплуатации, поэтому лучше прописать способы приёмки заранее.

Документы для контроля качества

К чертежам полезно приложить контрольный лист и чек-лист измерений. В нём указываются критические размеры, метод контроля и допустимые отклонения. Это упрощает процесс приёмки и снижает количество вопросов от производителя.

Добавление фото образца или эскиза сборки часто помогает — одна картинка объясняет больше, чем длинная примечание. Для сложных узлов стоит приложить анимированные сборки или 3D-файлы, чтобы минимизировать недопонимание.

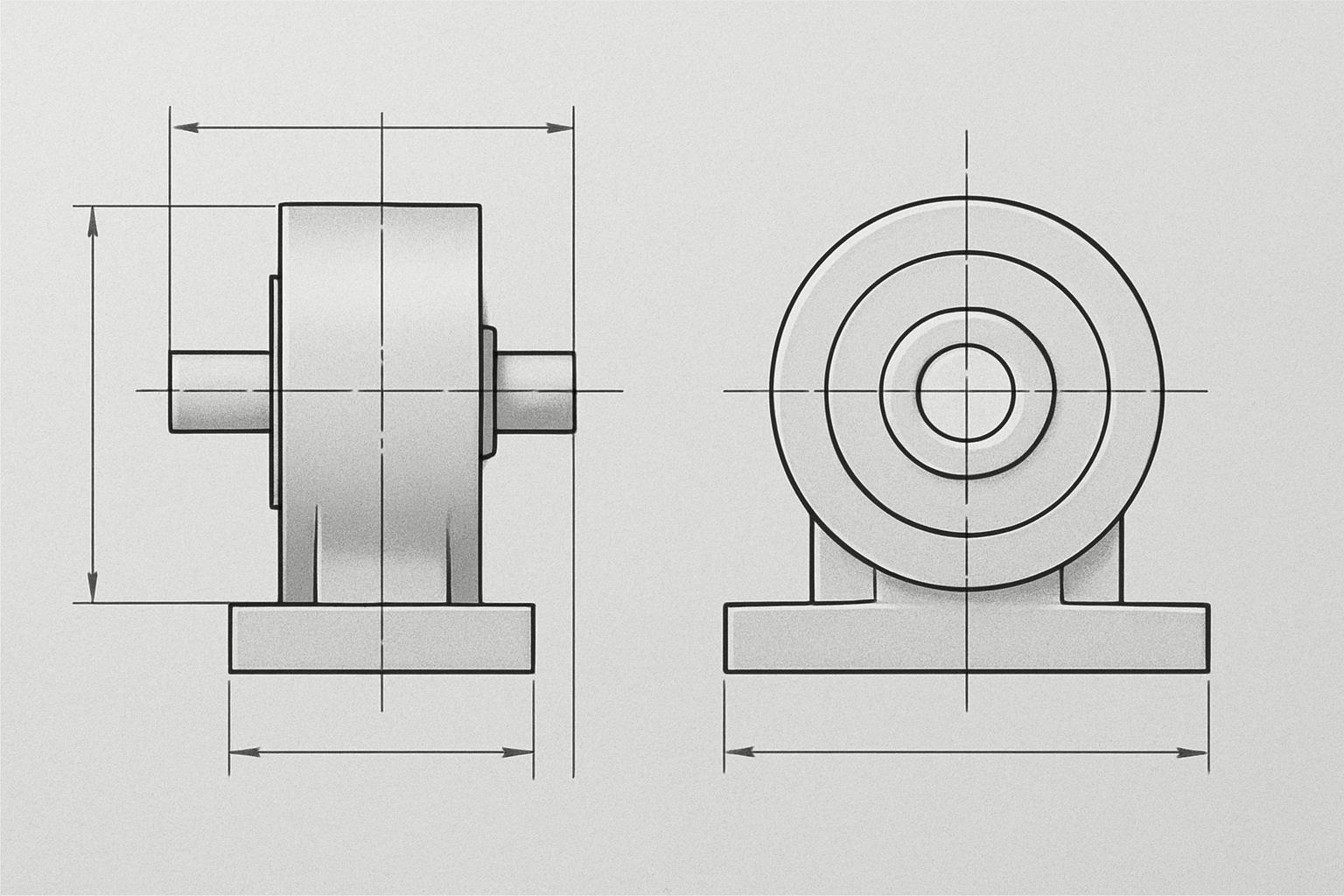

Локализация текстов помимо прямого перевода

Перевод чертежа — это не только замена слов. Локализация включает адаптацию формата даты, числовых разделителей, обозначений обработки поверхности и порядка чтения спецификаций. Небольшая адаптация экономит время на уточнениях и ускоряет производство.

Например, формат даты 01.02.2026 может быть понят по-разному. Проще указать «ДД.ММ.ГГГГ» рядом с датой или использовать словесное представление месяца. Мелочь, но она уменьшает количество вопросов и пересылок.

Юридические и контрактные аспекты

Перевод чертежей часто сопровождается передачей интеллектуальной собственности. Перед отправкой материалов стоит подписать NDA и уточнить права на изменения чертежей у производителя. Это защищает обе стороны от неожиданных правовых последствий.

Также важно прописать критерии приёмки и условия гарантийных исправлений в контракте. Если допуски не достигнуты, кто несёт ответственность и в какие сроки устраняются дефекты. Чёткие условия позволяют избежать длительных споров.

Ценообразование и сроки выполнения работ

Стоимость перевода зависит не только от объёма текста, но и от сложности чертежей, числа форматов файлов, необходимости правки CAD и участия инженера. Простой 2D-чертёж перевести быстрее, чем многослойная сборка с сотнями позиций в спецификации.

Сроки рассчитывайте с запасом на согласования и корректировки. На практике я закладываю 20-30 процентов времени дополнительно для новых поставщиков, так как первые проекты требуют большего обмена информацией. Это позволяет избежать аварийных ситуаций перед отправкой на производство.

Практические советы для подготовки чертежей

Соблюдайте простоту: меньше слоёв с примечаниями, более крупный шрифт и читаемые обозначения. Чертёж должен быть понятен при первом прочтении, без необходимости спрашивать дополнительные пояснения. Это экономит время обеих сторон.

Нумеруйте все позиции и используйте уникальные идентификаторы для деталей. Если у детали есть взаимозаменяемые версии, укажите их в примечании. Прозрачная система идентификации уменьшает количество ошибок при сборке и заказе материалов.

Кейс из практики: как я устранил проблему с посадкой в узле

Однажды мне пришлось работать над проектом корпуса редуктора, где после первой пробной партии обнаружили заедание шестерней. Исходный чертёж содержал пересчитанные в дюймы значения, но допуски не были перерасчитаны адекватно. Это привело к несовместимости посадок.

Сначала мы собрали команду: переводчик, технолог и представитель завода в Китае. Провели перерасчёт допусков, внесли поправки в чертёж и добавили метод контроля приёмки. После утверждения была изготовлена вторая пробная партия и проблема исчезла. Этот случай показал, насколько важна совместная проверка цифр с инженером.

Частые вопросы, которые задают заказчики

Ниже — несколько вопросов, которые регулярно возникают при подготовке чертежей для Китая, и краткие ответы. Они помогут быстрее принимать решения в проекте.

• Нужно ли переводить все примечания? Да, все инструкции, влияющие на производство, должны быть доступны на языке исполнителя.
• Можно ли доверить перевод машинному переводу? Только с последующей проверкой инженера и корректурой носителем языка.
• Стоит ли менять форматы файлов перед отправкой? Лучше согласовать формат с получателем и предоставить запасную версию в универсальном формате.

Как организовать процесс утверждения и обратной связи

Процесс утверждения должен быть формальным и прозрачным. Рекомендую использовать шаги: отправка, комментарии, внесение правок, согласование и финальная подпись. Это снижает количество споров и ускоряет выполнение заказа.

Для обратной связи заведите общий документ с пометками и историей изменений. В нём фиксируются вопросы производителя, ответы инженера и версия чертежа. Такой журнал помогает отслеживать, кто и когда вносил изменения.

Культурные нюансы коммуникации с китайскими партнёрами

Работая с китайскими производителями, учитывайте особенности делового общения. Чёткие и вежливые формулировки, быстрые ответы на вопросы и готовность предоставить образцы упрощают взаимодействие. Иногда небольшая перестраховка в виде повторного подтверждения уменьшает риски.

Важно понимать, что в некоторых случаях китайские инженеры предложат локальные оптимизации для снижения стоимости. Это нормально, но такие изменения нужно обсуждать и фиксировать в документации, чтобы не было неожиданных отклонений от спецификации.

Заключительные рекомендации по практической реализации

Планируйте проект с учётом технической верификации: на каждом этапе держите ответственного инженера и переводчика. Не экономьте на проверке критических узлов и на пробной партии. Это дорого обходится в будущем, когда приходится переделывать большие объёмы изделий.

Используйте глоссарии и контрольные листы, стандартизируйте форматы файлов и протоколы приёмки. Небольшая дисциплина в подготовке документов окупается быстротой запуска производства и качеством готовой продукции.

Если вы готовите первый проект с китайским производителем, начните с малого: одна пробная деталь, подробные примечания и чёткий канал связи. Когда наладите процесс, переход к серийному производству станет предсказуемым и менее затратным.
